3 Breitenmaße
3.1 B0x: Fahrerhaus
und Fahrgestell
|

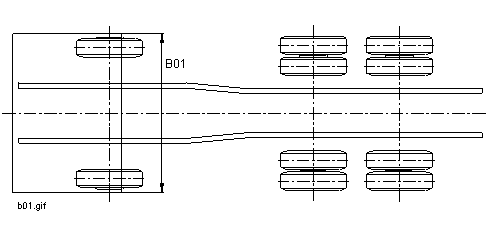

B01
|
=
|
Breite über
Fahrerhaus
|
|
|
|
Äußere
Breite des Fahrerhauses, Kotflügel und Rückspiegel sind nicht
berücksichtigt. Das Maß B01 und die Darstellung ist unabhängig
von der Anzahl der Achsen.
|
|
|
|
|
|

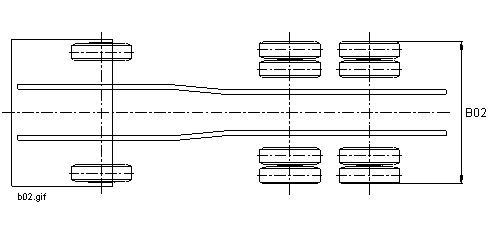

B02
|
=
|
Breite über
Hinterräder
|
|
|
|
Äußere
Breite über Hinterräder, bei mehreren Hinterachsen wird der
größte Wert eingetragen. Achsnabe wird nicht
berücksichtigt. Das Maß B02 und die Darstellung ist
unabhängig von der Anzahl der Achsen.
|
|
|
|
|
|

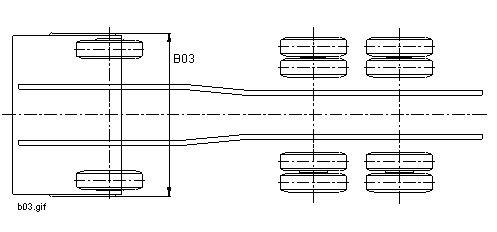

B03
|
=
|
Breite über
alles
|
|
|
|
Entspricht der
Fahrgestellbreite und wird über alles gemessen. Rückspiegel,
Leuchten, elastische Schmutzfänger, Reifenausbeulung in der Berührungszone
der Fahrbahn, Gleitschutzketten können die angegebene Breite
überragen. Der Aufbau ist nicht berücksichtigt. Das Maß B03
und die Darstellung ist unabhängig von der Anzahl der Achsen.
|
|
|
|
|
|

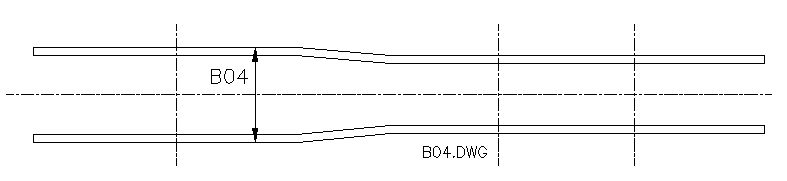

B04
|
=
|
Rahmenbreite vorne
|
|
|
|
Äußere
Rahmenbreite im vorderen Fahrzeugbereich (am Getriebequerträger) entsprechend
L12 = "1. Radmitte bis 1. Rahmenknick". Rahmen von oben
betrachtet. Das Maß B04 und die Darstellung ist unabhängig von
der Anzahl der Achsen.
|
|
|
|
|
|

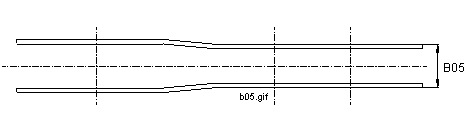

B05
|
=
|
Rahmenbreite hinten
|
|
|
|
Äußere Rahmenbreite
im hinteren Fahrzeugbereich entsprechend L13 = "1. Radmitte
bis 2. Rahmenknick". Rahmen von oben betrachtet. Das Maß B05 und
die Darstellung ist unabhängig von der Anzahl der Achsen.
|
|
|
|
|
3.2 B1x: Spurweiten
|
B11
|
=
|
Spurweite an der 1.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|
B12
|
=
|
Spurweite an der 2.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|
B13
|
=
|
Spurweite an der 3.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|
B14
|
=
|
Spurweite an der 4.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|
B15
|
=
|
Spurweite an der 5.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|
B16
|
=
|
Spurweite an der 6.
Achse
|
|
|
|
Abstand der Räder
einer Achse von Reifenmitte zu Reifenmitte auf der Standebene gemessen, bei
Zwillingsbereifung von Mitte Zwillingsrad zu Mitte Zwillingsrad.
|
|

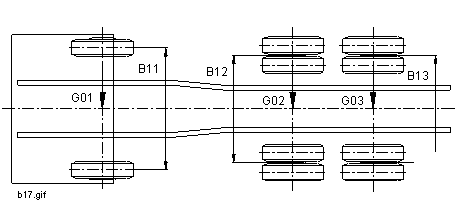

B17
|
=
|
Mittlere Spurweite
|
|
|
|
|
|
|
|
|
3.3 B2x: Aufbaubreiten
|

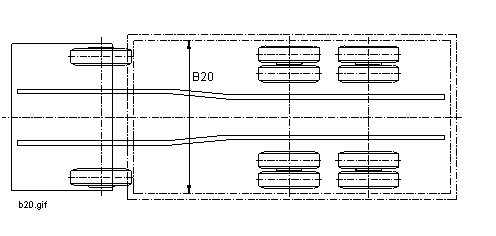

B20
|
=
|
Aufbaubreite Serie
|
|
|
|
Lichte Innenbreite des
serienmäßigen Aufbaues ab Werk. Definition "lichte
Innenbreite" siehe Maße und Gewichte. Das Maß B20 und die
Darstellung sind unabhängig von der Anzahl der Achsen.
|
|
|
|
|
|
